Rugi-Rugi Daya
Diposting oleh
ELEKTRO BLOG
|
Sabtu, 15 Mei 2010
Artikel kali ini dibuat sebagai pelengkap dari artikel-artikel sebelumnya yang membahas mengenai sistem tenaga listrik. dan seperti telah kita ketahui bahwa suatu sistem tenaga listrik terdiri dari: pusat pembangkit listrik, saluran transmisi, saluran distribusi dan beban. pada saat sistem tersebut beroperasi, maka pada sub-sistem transmisi akan terjadi rugi-rugi daya. Jika tegangan transmisi adalah arus bolak-balik (alternating current, AC) 3 fase, maka besarnya rugi-rugi daya tersebut adalah:
ΔPt = 3I^2R (watt)…….(1)
dimana:
I = arus jala-jala transmisi (ampere)
R = Tahanan kawat transmisi perfasa (ohm)
arus pada jala-jala suatu transmisi arus bolak-balik tiga fase adalah:
I = P/V3.Vr.Cos φ ……(2)
dimana:
P = Daya beban pada ujung penerima transmisi (watt)
Vr = Tegangan fasa ke fasa pada ujung penerima transmisi (volt)
Cos φ = Faktor daya beban
V3 disini adalah akar 3
jika persamaan (1) disubstitusi ke persamaan (2), maka rugi-rugi daya transmisi dapat ditulis sebagai berikut:
ΔPt = P^2.R/Vr^2.cos^2 φ
Terlihat bahwa rugi-rugi daya transmisi dapat dikurangi dengan beberapa cara, antara lain:
1. meninggikan tegangan transmisi
2. memperkecil tahanan konduktor
3. memperbesar faktor daya beban
Sehingga untuk mengurangi rugi-rugi daya dilakukan dengan pertimbangan:
1. Jika ingin memperkecil tahanan konduktor, maka luas penampang konduktor harus diperbesar. sedangkan luas penampang konduktor ada batasnya.
2. jika ingin memperbaiki faktor daya beban, maka perlu dipasang kapasitor kompensasi (shunt capacitor). perbaikan faktor daya yang diperoleh dengan pemasangan kapasitor pun ada batasnya.
3. rugi-rugi transmisi berbanding lurus dengan besar tahanan konduktor dan berbanding terbalik dengan kuadrat tegangan transmisi, sehingga pengurangan rugi-rugi daya yang diperoleh karena peninggian tegangan transmisi jauh lebih efektif daripada pengurangan rugi-rugi daya dengan mengurangi nilai tahanan konduktornya.
Pertimbangan yang ketiga, yaitu dengan menaikkan tegangan transmisi adalah yang cenderung dilakukan untuk mengurangi rugi-rugi daya pada saluran transmisi. Kecenderungan itupun dapat terlihat dengan semakin meningkatnya tegangan transmisi di eropa dan amerika, seperti ditunjukkan pada tabel dibawah ini.
Masalah Penerapan Tegangan Tinggi Pada Transmisi
Pada penerapannya, peninggian tegangan transmisi harus dibatasi karena dapat menimbulkan beberapa masalah, antara lain:
1. Tegangan tinggi dapat menimbulkan korona pada kawat transmisi. korona ini pun akan menimbulkan rugi-rugi daya dan dapat menyebabkan gangguan terhadap komunikasi radio.
2. Jika tegangan semakin tinggi, maka peralatan transmisi dan gardu induk akan membutuhkan isolasi yang volumenya semakin banyak agar peralatan-peralatan tersebut mampu memikul tegangan tinggi yang mengalir. Hal ini akan mengakibatkan kenaikan biaya investasi.
3. Saat terjadi pemutusan dan penutupan rangkaian transmisi (switching operation), akan timbul tegangan lebih surja hubung sehingga peralatan sistem tenaga listrik harus dirancang untuk mampu memikul tegangan lebih tersebut. Hal ini juga
mengakibatkan kenaikan biaya investasi
4. Jika tegangan transmisi ditinggikan, maka menara transmisi harus semakin tinggi untuk menjamin keselamatan makhluk hidup disekitar trasnmisi. Peninggian menara transmisi akan mengakibatkan trasnmisi mudah disambar petir. Seperti telah kita ketahui, bahwa sambaran petir pada transmisi akan menimbulkan tegangan lebih surja petir pada sistem tenaga listrik, sehingga peralatan-peralatan sistem tenaga listrik harus dirancang untuk mampu memikul tegangan lebih surja petir tersebut.
5. Peralatan sistem perlu dilengkapi dengan peralatan proteksi untuk menghindarkan kerusakan akibat adanya tegangan lebih surja hubung dan surja petir. Penambahan peralatan proteksi ini akan menambah biaya investasi dan perawatan.
kelima hal diatas memberi kesimpulan, bahwa peninggian tegangan transmisi akan menambah biaya investasi dan perawatan, namun dapat megurangi kerugian daya. Namun jika ditotal biaya keseluruhan, maka peninggian tegangan transmisi lebih ekonomis karena member biaya total minimum, dan tegangan ini disebut tegangan optimum.
Semoga bermanfaat,
Sumber: “Bonggas L. Tobing, Dasar Teknik Pengujian Tegangan Tinggi, Penerbit PT. Gramedia, Jakarta:2003
Read More......
ΔPt = 3I^2R (watt)…….(1)
dimana:
I = arus jala-jala transmisi (ampere)
R = Tahanan kawat transmisi perfasa (ohm)
arus pada jala-jala suatu transmisi arus bolak-balik tiga fase adalah:
I = P/V3.Vr.Cos φ ……(2)
dimana:
P = Daya beban pada ujung penerima transmisi (watt)
Vr = Tegangan fasa ke fasa pada ujung penerima transmisi (volt)
Cos φ = Faktor daya beban
V3 disini adalah akar 3
jika persamaan (1) disubstitusi ke persamaan (2), maka rugi-rugi daya transmisi dapat ditulis sebagai berikut:
ΔPt = P^2.R/Vr^2.cos^2 φ
Terlihat bahwa rugi-rugi daya transmisi dapat dikurangi dengan beberapa cara, antara lain:
1. meninggikan tegangan transmisi
2. memperkecil tahanan konduktor
3. memperbesar faktor daya beban
Sehingga untuk mengurangi rugi-rugi daya dilakukan dengan pertimbangan:
1. Jika ingin memperkecil tahanan konduktor, maka luas penampang konduktor harus diperbesar. sedangkan luas penampang konduktor ada batasnya.
2. jika ingin memperbaiki faktor daya beban, maka perlu dipasang kapasitor kompensasi (shunt capacitor). perbaikan faktor daya yang diperoleh dengan pemasangan kapasitor pun ada batasnya.
3. rugi-rugi transmisi berbanding lurus dengan besar tahanan konduktor dan berbanding terbalik dengan kuadrat tegangan transmisi, sehingga pengurangan rugi-rugi daya yang diperoleh karena peninggian tegangan transmisi jauh lebih efektif daripada pengurangan rugi-rugi daya dengan mengurangi nilai tahanan konduktornya.
Pertimbangan yang ketiga, yaitu dengan menaikkan tegangan transmisi adalah yang cenderung dilakukan untuk mengurangi rugi-rugi daya pada saluran transmisi. Kecenderungan itupun dapat terlihat dengan semakin meningkatnya tegangan transmisi di eropa dan amerika, seperti ditunjukkan pada tabel dibawah ini.
Masalah Penerapan Tegangan Tinggi Pada Transmisi
Pada penerapannya, peninggian tegangan transmisi harus dibatasi karena dapat menimbulkan beberapa masalah, antara lain:
1. Tegangan tinggi dapat menimbulkan korona pada kawat transmisi. korona ini pun akan menimbulkan rugi-rugi daya dan dapat menyebabkan gangguan terhadap komunikasi radio.
2. Jika tegangan semakin tinggi, maka peralatan transmisi dan gardu induk akan membutuhkan isolasi yang volumenya semakin banyak agar peralatan-peralatan tersebut mampu memikul tegangan tinggi yang mengalir. Hal ini akan mengakibatkan kenaikan biaya investasi.
3. Saat terjadi pemutusan dan penutupan rangkaian transmisi (switching operation), akan timbul tegangan lebih surja hubung sehingga peralatan sistem tenaga listrik harus dirancang untuk mampu memikul tegangan lebih tersebut. Hal ini juga
mengakibatkan kenaikan biaya investasi
4. Jika tegangan transmisi ditinggikan, maka menara transmisi harus semakin tinggi untuk menjamin keselamatan makhluk hidup disekitar trasnmisi. Peninggian menara transmisi akan mengakibatkan trasnmisi mudah disambar petir. Seperti telah kita ketahui, bahwa sambaran petir pada transmisi akan menimbulkan tegangan lebih surja petir pada sistem tenaga listrik, sehingga peralatan-peralatan sistem tenaga listrik harus dirancang untuk mampu memikul tegangan lebih surja petir tersebut.
5. Peralatan sistem perlu dilengkapi dengan peralatan proteksi untuk menghindarkan kerusakan akibat adanya tegangan lebih surja hubung dan surja petir. Penambahan peralatan proteksi ini akan menambah biaya investasi dan perawatan.
kelima hal diatas memberi kesimpulan, bahwa peninggian tegangan transmisi akan menambah biaya investasi dan perawatan, namun dapat megurangi kerugian daya. Namun jika ditotal biaya keseluruhan, maka peninggian tegangan transmisi lebih ekonomis karena member biaya total minimum, dan tegangan ini disebut tegangan optimum.
Semoga bermanfaat,
Sumber: “Bonggas L. Tobing, Dasar Teknik Pengujian Tegangan Tinggi, Penerbit PT. Gramedia, Jakarta:2003
Read More......
Eksitasi Generator
Diposting oleh
ELEKTRO BLOG
|
Sistem eksitasi adalah sistem pasokan listrik DC sebagai penguatan pada generator listrik atau sebagai pembangkit medan magnet, sehingga suatu generator dapat menghasilkan energi listrik dengan besar tegangan keluaran generator bergantung pada besarnya arus eksitasinya.
Sistem ini merupakan sistem yang vital pada proses pembangkitan listrik dan pada perkembangannya, sistem Eksitasi pada generator listrik ini dapat dibedakan menjadi 2 macam, yaitu:
1. Sistem Eksitasi dengan menggunakan sikat (brush excitation)
2. Sistem Eksitasi tanpa sikat (brushless excitation).
1. Sistem Eksitasi dengan sikat
Pada Sistem Eksitasi menggunakan sikat, sumber tenaga listriknya berasal dari generator arus searah (DC) atau generator arus bolak balik (AC) yang disearahkan terlebih dahulu dengan menggunakan rectifier.
Jika menggunakan sumber listrik listrik yang berasal dari generator AC atau menggunakan Permanent Magnet Generator (PMG) medan magnetnya adalah magnet permanent. Dalam lemari penyearah, tegangan listrik arus bolak balik diubah atau disearahkan menjadi tegangan arus searah untuk mengontrol kumparan medan eksiter utama (main exciter).
Untuk mengalirkan arus Eksitasi dari main exciter ke rotor generator menggunakan slip ring dan sikat arang, demikian juga penyaluran arus yang berasal dari pilot exciter ke main exciter .
Gambar 1. Sistem Eksitasi dengan sikat (Brush Excitation)
Prinsip kerja pada sistem Eksitasi dengan sikat (Brush Excitation)
Generator penguat yang pertama, adalah generator arus searah hubungan shunt yang menghasilkan arus penguat bagi generator penguat kedua. Generator penguat (exciter) untuk generator sinkron merupakan generator utama yang diambil dayanya.
Pengaturan tegangan pada generator utama dilakukan dengan mengatur besarnya arus Eksitasi (arus penguatan) dengan cara mengatur potensiometer atau tahanan asut. Potensiometer atau tahanan asut mengatur arus penguat generator pertama dan generator penguat kedua menghasilkan arus penguat generator utama. Dengan cara ini arus penguat yang diatur tidak terlalu besar nilainya (dibandingkan dengan arus generator penguat kedua) sehingga kerugian daya pada potensiometer tidak terlalu besar. PMT arus penguat generator utama dilengkapi tahanan yang menampung energi medan magnet generator utama karena jika dilakukan pemutusan arus penguat generator utama harus dibuang ke dalam tahanan.
Sekarang banyak generator arus bolak-balik yang dilengkapi penyearah untuk menghasilkan arus searah yang dapat digunakan bagi penguatan generator utama sehingga penyaluran arus searah bagi penguatan generator utama, oleh generator penguat kedua tidak memerlukan cincin geser karena. penyearah ikut berputar bersama poros generator. Cincin geser digunakan untuk menyalurkan arus dari generator penguat pertama ke medan penguat generator penguat kedua. Nilai arus penguatan kecil sehingga penggunaan cincin geser tidak menimbulkan masalah.
Pengaturan besarnya arus penguatan generator utama dilakukan dengan pengatur tegangan otomatis supaya nilai tegangan klem generator konstan. Pengaturan tegangan otomatis pada awalnya berdasarkan prinsip mekanis, tetapi sekarang sudah menjadi elektronik.
Perkembangan sistem eksitasi pada generator sinkron dengan sistem eksitasi tanpa sikat, karena sikat dapat menimbulkan loncatan api pada putaran tinggi. Untuk menghilangkan sikat digunakan dioda berputar yang dipasang pada jangkar. Gambar 2 menunjukkan sistem excitacy tanpa sikat.
2. Sistem Eksitasi tanpa sikat (brushless excitation)
Penggunaan sikat atau slip ring untuk menyalurkan arus excitasi ke rotor generator mempunyai kelemahan karena besarnya arus yang mampu dialirkan pada sikat arang relatif kecil. Untuk mengatasi keterbatasan sikat arang, digunakan sistem eksitasi tanpa menggunakan sikat (brushless excitation.
Keuntungan sistem eksitasi tanpa menggunakan sikat (brushless excitation), antara lain adalah:
1) Energi yang diperlukan untuk Eksitasi diperoleh dari poros utama (main shaft), sehingga keandalannya tinggi
2) Biaya perawatan berkurang karena pada sistem Eksitasi tanpa sikat (brushless excitation) tidak terdapat sikat, komutator dan slip ring.
3) Pada sistem Eksitasi tanpa sikat (brushless excitation) tidak terjadi kerusakan isolasi karena melekatnya debu karbon pada farnish akibat sikat arang.
4) Mengurangi kerusakan ( trouble) akibat udara buruk (bad atmosfere) sebab semua peralatan ditempatkan pada ruang tertutup
5) Selama operasi tidak diperlukan pengganti sikat, sehingga meningkatkan keandalan operasi dapat berlangsung terus pada waktu yang lama.
6) Pemutus medan generator (Generator field breaker), field generator dan bus exciter atau kabel tidak diperlukan lagi
7) Biaya pondasi berkurang, sebab aluran udara dan bus exciter atau kabel tidak memerlukan pondasi
Gambar 2. Sistem Excitacy tanpa sikat (Brushless Escitacy)
Keterangan gambar:
ME : Main Exciter
MG : Main Generator
PE : Pilot Exciter
AVR : Automatic Voltage Regulator
V : Tegangan Generator
AC : Alternating Current (arus bolak balik)
DC : Direct Current (arus searah)
Gambar 3. Sistem Eksitasi tanpa sikat (Brushless Excitation)
Prinsip kerja sistem Eksitasi tanpa sikat (Brushless Excitation)
Generator penguat pertama disebut pilot exciter dan generator penguat kedua disebut main exciter (penguat utama). Main exciter adalah generator arus bolak-balik dengan kutub pada statornya. Rotor menghasilkan arus bolak-balik disearahkan dengan dioda yang berputar pada poros main exciter (satu poros dengan generator utama). Arus searah yang dihasilkan oleh dioda berputar menjadi arus penguat generator utama. Pilot exciter pada generator arus bolak-balik dengan rotor berupa kutub magnet permanen yang berputar menginduksi pada lilitan stator. Tegangan bolak-balik disearahkan oleh penyearah dioda danmenghasilkan arus searah yang dialirkan ke kutub-kutub magnet y ang ada pada stator main exciter. Besar arus searah yang mengalir ke kutub main exciter diatur oleh pengatur tegangan otomatis (automatic voltage regulator/AVR).
Besarnya arus berpengaruh pada besarnya arus yang dihasilkan main exciter, maka besarnya arus main exciter juga mempengaruhi besarnya tegangan yang dihasilkan oleh generator utama.
Pada sistem Eksitasi tanpa sikat, permasalahan timbul jika terjadi hubung singkat atau gangguan hubung tanah di rotor dan jika ada sekering lebur dari dioda berputar yang putus, hal ini harus dapat dideteksi. Gangguan pada rotor yang berputar dapat menimbulkan distorsi medan magnet pada generator utama dan dapat menimbulkan vibrasi (getaran) berlebihan pada unit pembangkit.
Read More......
Sistem ini merupakan sistem yang vital pada proses pembangkitan listrik dan pada perkembangannya, sistem Eksitasi pada generator listrik ini dapat dibedakan menjadi 2 macam, yaitu:
1. Sistem Eksitasi dengan menggunakan sikat (brush excitation)
2. Sistem Eksitasi tanpa sikat (brushless excitation).
1. Sistem Eksitasi dengan sikat
Pada Sistem Eksitasi menggunakan sikat, sumber tenaga listriknya berasal dari generator arus searah (DC) atau generator arus bolak balik (AC) yang disearahkan terlebih dahulu dengan menggunakan rectifier.
Jika menggunakan sumber listrik listrik yang berasal dari generator AC atau menggunakan Permanent Magnet Generator (PMG) medan magnetnya adalah magnet permanent. Dalam lemari penyearah, tegangan listrik arus bolak balik diubah atau disearahkan menjadi tegangan arus searah untuk mengontrol kumparan medan eksiter utama (main exciter).
Untuk mengalirkan arus Eksitasi dari main exciter ke rotor generator menggunakan slip ring dan sikat arang, demikian juga penyaluran arus yang berasal dari pilot exciter ke main exciter .
Prinsip kerja pada sistem Eksitasi dengan sikat (Brush Excitation)
Generator penguat yang pertama, adalah generator arus searah hubungan shunt yang menghasilkan arus penguat bagi generator penguat kedua. Generator penguat (exciter) untuk generator sinkron merupakan generator utama yang diambil dayanya.
Pengaturan tegangan pada generator utama dilakukan dengan mengatur besarnya arus Eksitasi (arus penguatan) dengan cara mengatur potensiometer atau tahanan asut. Potensiometer atau tahanan asut mengatur arus penguat generator pertama dan generator penguat kedua menghasilkan arus penguat generator utama. Dengan cara ini arus penguat yang diatur tidak terlalu besar nilainya (dibandingkan dengan arus generator penguat kedua) sehingga kerugian daya pada potensiometer tidak terlalu besar. PMT arus penguat generator utama dilengkapi tahanan yang menampung energi medan magnet generator utama karena jika dilakukan pemutusan arus penguat generator utama harus dibuang ke dalam tahanan.
Sekarang banyak generator arus bolak-balik yang dilengkapi penyearah untuk menghasilkan arus searah yang dapat digunakan bagi penguatan generator utama sehingga penyaluran arus searah bagi penguatan generator utama, oleh generator penguat kedua tidak memerlukan cincin geser karena. penyearah ikut berputar bersama poros generator. Cincin geser digunakan untuk menyalurkan arus dari generator penguat pertama ke medan penguat generator penguat kedua. Nilai arus penguatan kecil sehingga penggunaan cincin geser tidak menimbulkan masalah.
Pengaturan besarnya arus penguatan generator utama dilakukan dengan pengatur tegangan otomatis supaya nilai tegangan klem generator konstan. Pengaturan tegangan otomatis pada awalnya berdasarkan prinsip mekanis, tetapi sekarang sudah menjadi elektronik.
Perkembangan sistem eksitasi pada generator sinkron dengan sistem eksitasi tanpa sikat, karena sikat dapat menimbulkan loncatan api pada putaran tinggi. Untuk menghilangkan sikat digunakan dioda berputar yang dipasang pada jangkar. Gambar 2 menunjukkan sistem excitacy tanpa sikat.
2. Sistem Eksitasi tanpa sikat (brushless excitation)
Penggunaan sikat atau slip ring untuk menyalurkan arus excitasi ke rotor generator mempunyai kelemahan karena besarnya arus yang mampu dialirkan pada sikat arang relatif kecil. Untuk mengatasi keterbatasan sikat arang, digunakan sistem eksitasi tanpa menggunakan sikat (brushless excitation.
Keuntungan sistem eksitasi tanpa menggunakan sikat (brushless excitation), antara lain adalah:
1) Energi yang diperlukan untuk Eksitasi diperoleh dari poros utama (main shaft), sehingga keandalannya tinggi
2) Biaya perawatan berkurang karena pada sistem Eksitasi tanpa sikat (brushless excitation) tidak terdapat sikat, komutator dan slip ring.
3) Pada sistem Eksitasi tanpa sikat (brushless excitation) tidak terjadi kerusakan isolasi karena melekatnya debu karbon pada farnish akibat sikat arang.
4) Mengurangi kerusakan ( trouble) akibat udara buruk (bad atmosfere) sebab semua peralatan ditempatkan pada ruang tertutup
5) Selama operasi tidak diperlukan pengganti sikat, sehingga meningkatkan keandalan operasi dapat berlangsung terus pada waktu yang lama.
6) Pemutus medan generator (Generator field breaker), field generator dan bus exciter atau kabel tidak diperlukan lagi
7) Biaya pondasi berkurang, sebab aluran udara dan bus exciter atau kabel tidak memerlukan pondasi
Keterangan gambar:
ME : Main Exciter
MG : Main Generator
PE : Pilot Exciter
AVR : Automatic Voltage Regulator
V : Tegangan Generator
AC : Alternating Current (arus bolak balik)
DC : Direct Current (arus searah)
Prinsip kerja sistem Eksitasi tanpa sikat (Brushless Excitation)
Generator penguat pertama disebut pilot exciter dan generator penguat kedua disebut main exciter (penguat utama). Main exciter adalah generator arus bolak-balik dengan kutub pada statornya. Rotor menghasilkan arus bolak-balik disearahkan dengan dioda yang berputar pada poros main exciter (satu poros dengan generator utama). Arus searah yang dihasilkan oleh dioda berputar menjadi arus penguat generator utama. Pilot exciter pada generator arus bolak-balik dengan rotor berupa kutub magnet permanen yang berputar menginduksi pada lilitan stator. Tegangan bolak-balik disearahkan oleh penyearah dioda danmenghasilkan arus searah yang dialirkan ke kutub-kutub magnet y ang ada pada stator main exciter. Besar arus searah yang mengalir ke kutub main exciter diatur oleh pengatur tegangan otomatis (automatic voltage regulator/AVR).
Besarnya arus berpengaruh pada besarnya arus yang dihasilkan main exciter, maka besarnya arus main exciter juga mempengaruhi besarnya tegangan yang dihasilkan oleh generator utama.
Pada sistem Eksitasi tanpa sikat, permasalahan timbul jika terjadi hubung singkat atau gangguan hubung tanah di rotor dan jika ada sekering lebur dari dioda berputar yang putus, hal ini harus dapat dideteksi. Gangguan pada rotor yang berputar dapat menimbulkan distorsi medan magnet pada generator utama dan dapat menimbulkan vibrasi (getaran) berlebihan pada unit pembangkit.
Read More......
Proteksi Generator
Diposting oleh
ELEKTRO BLOG
|
Kamis, 29 April 2010
PERAN GENERATOR DALAM SISTEM DAN SYARAT PROTEKSI GENERATOR
Sebagai sumber energi listrik dalam suatu sistem tenaga, generator memiliki peran yang penting, sehingga tripnya PMT/CB generator sangat tidak dikehendaki karena sangat mengganggu sistem, terutama generator yang berdaya besar. Dan juga karena letaknya di hulu, PMT/CB generator tidak boleh mudah trip tetapi juga harus aman bagi generator, walaupun didalam sistem banyak terjadi gangguan
Untuk menjaga keandalan dari kerja generator, maka dilengkapilah generator dengan peralatan-peralatan proteksi. Peralatan proteksi generator harus betul-betul mencegah kerusakan generator, karena kerusakan generator selain akan menelan biaya perbaikan yang mahal juga sangat mengganggu operasi sistem. Proteksi generator juga harus mempertimbangkan pula proteksi bagi mesin penggeraknya, karena generator digerakkan oleh mesin penggerak mula.
GANGGUAN GENERATOR
Gangguan Generator relatif jarang terjadi karena:
a. Instalasi Listrik tidak terbuka terhadap lingkungan, terlindung terhadap petir dan tanaman.
b. Ada Transformator Blok dengan hubungan Wye-Delta, sehingga mencegah arus (gangguan) urutan nol dari Saluran Transmisi masuk ke Generator.
c. Instalasi Listrik dari Generator ke Rel umumnya memakai Cable Duct yang kemungkinannya mengalami gangguan kecil.
d. Tripnya PMT Generator sebagian besar (lebih dari 50%) disebabkan oleh gangguan mesin penggerak generator.

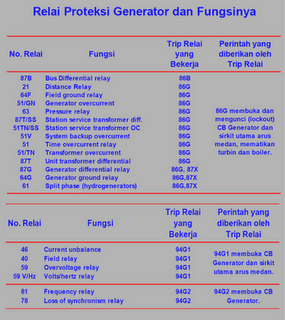

Namun ada juga gangguan-gangguan yang sering terjadi pada generator, meliputi gangguan pada :
• Stator
• Rotor (Sistem Penguat)
• Mesin Penggerak
• Back up instalasi di luar Generator
Pengaman terhadap gangguan luar generator

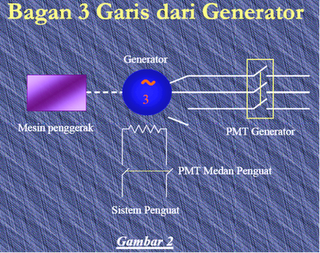

Generator umumnya dihubungkan ke rel (busbar). Beban dipasok oleh saluran yang dihubungkan ke rel. Gangguan kebanyakan ada di saluran yang mengambil daya dari rel.
Instalasi penghubung generator dengan rel umumnya jarang mengalami gangguan. Karena rel dan saluran yang keluar dari rel sudah mempunyai proteksi sendiri,
maka proteksi generator terhadap gangguan luar cukup dengan relay arus lebih dengan time delay yang relatif lama dan dengan voltage restrain.
Voltage Restrain
• Arus Hubung Singkat Generator turun sebagai fungsi waktu.
• Hal ini disebabkan oleh membesarnya arus stator yang melemahkan medan magnit kutub (rotor) sehingga ggl dan tegangan jepit Generator turun.
• Untuk menjamin kerjanya Relay sehubungan dengan menurunnya arus hubung singkat Generator, diperlukan Voltage Restrain Coil.
• Mengingat karakteristik hubung singkat Generator yang demikian, pada Generator besar dipakai juga Relay Impedansi.
PENGAMAN TERHADAP GANGGUAN DALAM GENERATOR
a. Hubung singkat antar fasa
b. Hubung singkat fasa ke tanah
c. Suhu tinggi
d. Penguatan hilang
e. Arus urutan negatif
f. Hubung singkat dalam sirkit rotor
g. Out of Step
h. Over flux
Hubung singkat antar fasa
• Untuk proteksi dipergunakan relay differensial.
• Kalau relay ini bekerja maka selain mentripkan PMT generator, PMT medan penguat generator harus trip juga.
• Selain itu melalui relay bantu, mesin penggerak harus dihentikan.
Hubung Singkat Fasa – Tanah
a. Dipakai Relay Hubung Tanah terbatas.
b. Relay ini memerintahkan
- PMT Generator Trip
- PMT Medan Penguat Mesin Penggerak berhenti (melalui Relay Bantu)
c. Pada Generator yang memakai Trafo Blok Y- , sehingga arus urutan nol dari gangguan hubung tanah di luar Generator tidak masuk, bisa dipakai pula :
- Relay Tegangan yang mengukur pergeseran tegangan titik Netral terhadap tanah.
- Relay Arus yang mengukur arus titik Netral ke tanah lewat tahanan atau kumparan.
Penguatan Hilang
• Penguatan hilang atau penguatan melemah (under exitation) bisa menimbulkan pemanasan yang berlebihan pada kepala kumparan stator
• Penguatan hilang menyebabkan gaya mekanik pada kumparan arus searah rotor hilang, terjadi out of step, menjadi Generator Asinkron, timbul arus pusar berlebihan di rotor, selanjutnya rotor mengalami pemanasan berlebihan.
• Relay penguatan hilang akan mentripkan PMT Generator
Penggunaan Relay Mho
• Dalam keadaan eksitasi rendah / hilang, Generator akan mengambil daya Reaktif dari sistem.
• Oleh karenanya dipakai Relay Mho yang bekerja pada kwadran 3 dan 4 dari Kurva Kemampuan Generator.
• Perlu perhatian pada Beban Kapasitif, misalnya Saluran Kosong, Daya Reaktif akan masuk ke Generator dan menyebabkan Relay ini bekerja.
Hubung Singkat dalam Sirkit Rotor
Hubung singkat dalam sirkit rotor bisa menyebabkan penguatan hilang.
• Karena hubung singkat dalam sirkit rotor ini, bisa timbul distorsi medan magnet dan selanjutnya timbul getaran berlebihan.
• Cara mendeteksi gangguan sirkit rotor : Potentio Meter, AC Injection, DC Injection.
Relay Negatif Sequence
• Gangguan yang menimbulkan ketidak-simetrisan Tegangan maupun arus, menimbulkan Negatif Sequence Current, tetapi tidak dapat dideteksi oleh Relay-relay yang telah disebutkan sebelumnya, maka sebelum Negatif Sequence Current terjadi diharapkan dapat dideteksi oleh Relay ini.
• Gangguan-gangguan tersebut di atas misalnya adalah :
– Hubung Singkat antar lilitan satu fasa.
– Hubung Tanah di dekat titik Netral.
– Ada sambungan salah satu fasa yang kendor.
• Negative Sequence Current bisa menimbulkan pemanasan berlebihan pada rotor.
Gangguan Internal Generator Yang Sulit Dideteksi
1. Hubung singkat antar lilitan satu fasa, tidak terdeteksi oleh relay diferensial.
2. Hubung tanah di dekat titik Netral, tidak terdeteksi oleh relay hubung tanah terbatas.
3. Lilitan putus atau sambungan kendor, tidak terlihat oleh relay diferensial.
4. Diharapkan relay suhu dan relay Negatif Sequence bisa ikut mendeteksi dua gangguan ini.
Untuk Exciter berupa generator arus bolak balik yang memakai diode berputar, deteksi gangguan rotor hanya bisa lewat :
a. Arus medan Pilot Exciter yang melewati sikat, bisa ditap untuk diamati. Arus ini akan membesar kalau ada gangguan kumparan rotor.
b. Gangguan Kumparan rotor menimbulkan vibrasi yang bisa dideteksi oleh detektor vibrasi.
Gangguan dalam mesin penggerak
Gangguan-gangguan yang demikian adalah :
• Tekanan minyak pelumas terlalu rendah
• Suhu air pendingin atau suhu bantalan terlalu tinggi
• Daya balik,
Adakalanya gangguan dalam mesin penggerak generator memerlukan tripnya PMT Generator.
Suhu Tinggi
• Suhu tinggi bisa terjadi pada bantalan generator atau pada kumparan stator.
• Hal ini masing-masing di deteksi oleh relay suhu yang mula-mula membunyikan alarm kemudian mentripkan PMT generator dan memberhentikan mesin penggerak apabila yang bekerja adalah relay suhu bantalan.
Penyebab Suhu Tinggi
A. Lilitan Stator, penyebabnya:
1. Beban Lebih
2. Beban tidak simetris, arus urutan negatif
3. Hubung singkat yang tidak terdeteksi
4. Penguatan Hilang / Lemah
5. Ventilasi kurang baik, hidrogin bocor
6. Kotoran / debu melekat pada lilitan
B. Kumparan Rotor, penyebabnya:
1. Beban stator tidak seimbang, arus urutan negatif
2. Hubung singkat yang tidak terdeteksi
3. Out of step
4. Ventilasi kurang baik, hidrogin bocor
5. Kotoran / debu melekat pada lilitan
C. Bantalan Generator, penyebabnya:
1. Pelumasan kurang lancar, tekanannya kurang tinggi
2. Kerusakan pada bagian yang bergeseran
Tekanan minyak terlalu rendah
• Tekanan minyak pelumas yang terlalu rendah bisa merusak bantalan, oleh karenanya jika hal ini terjadi Mesin Penggerak perlu segera dihentikan melalui proses alarm terlebih dahulu apabila tekanan ini turun secara bertahap
• Berhentinya Mesin Penggerak harus bersamaan dengan tripnya PMT Generator
Suhu Air Pendingin atau Suhu Bantalan terlalu tinggi
• Sama seperti tekanan terlalu rendah
Daya Balik
Daya balik dimana generator menjadi motor dapat menimbulkan kerusakan karena pemanasan berlebihan pada sudu-sudu tekanan rendah Turbin uap. Pada Turbin air dapat meningkatkan kavitasi. Oleh karenanya diperlukan relay daya balik pada generator yang digerakkan oleh turbin uap atau turbin air dengan melalui Alarm terlebih dahulu. Untuk Turbin Gas masalahnya sama dengan untuk Turbin Uap.
Putaran Lebih
• Apabila PMT generator trip, maka akan terjadi putaran lebih yang membahayakan generator dan mesin penggeraknya.
• Untuk ini diperlukan relay putaran lebih yang memberhentikan mesin penggerak.
Tegangan Lebih
• Apabila PMT generator trip, maka bisa terjadi tegangan lebih.
• Untuk ini diperlukan relay tegangan lebih.
Tekanan dan Kebocoran Hidrogen
Untuk generator yang didinginkan dengan gas Hidrogen, harus ada relay yang mendeteksi tekanan rendah dan kebocoran Hidrogen untuk memberhentikan mesin penggerak generator dan memutus arus medan
Relay Over Fluks
Relay ini mengukur besaran volt per Hertz. Tegangan imbas volt dalam suatu kumparan adalah sebanding dengan kerapatan fluks dan frekwensi. Over fluks bisa terjadi pada Tegangan normal tetapi frekwensi rendah. Hal semacam ini
bisa terjadi pada saat menstart generator dimana frekwensi masih rendah, karena putaran Generator masih rendah, tetapi sudah ada arus penguat dari exciter. Kerapatan fluks yang tinggi ini akan menimbulkan arus pusar yang tinggi sehingga timbul pemanasan berlebihan dalam inti generator dan dalam inti trafo penaik tegangan. Begitu pula dengan rugi histerisis yang menjadi makin tinggi
apabila kerapatan fluks magnetik tinggi, hal ini ikut menambah pemanasan inti stator.
Read More......
Sebagai sumber energi listrik dalam suatu sistem tenaga, generator memiliki peran yang penting, sehingga tripnya PMT/CB generator sangat tidak dikehendaki karena sangat mengganggu sistem, terutama generator yang berdaya besar. Dan juga karena letaknya di hulu, PMT/CB generator tidak boleh mudah trip tetapi juga harus aman bagi generator, walaupun didalam sistem banyak terjadi gangguan
Untuk menjaga keandalan dari kerja generator, maka dilengkapilah generator dengan peralatan-peralatan proteksi. Peralatan proteksi generator harus betul-betul mencegah kerusakan generator, karena kerusakan generator selain akan menelan biaya perbaikan yang mahal juga sangat mengganggu operasi sistem. Proteksi generator juga harus mempertimbangkan pula proteksi bagi mesin penggeraknya, karena generator digerakkan oleh mesin penggerak mula.
GANGGUAN GENERATOR
Gangguan Generator relatif jarang terjadi karena:
a. Instalasi Listrik tidak terbuka terhadap lingkungan, terlindung terhadap petir dan tanaman.
b. Ada Transformator Blok dengan hubungan Wye-Delta, sehingga mencegah arus (gangguan) urutan nol dari Saluran Transmisi masuk ke Generator.
c. Instalasi Listrik dari Generator ke Rel umumnya memakai Cable Duct yang kemungkinannya mengalami gangguan kecil.
d. Tripnya PMT Generator sebagian besar (lebih dari 50%) disebabkan oleh gangguan mesin penggerak generator.
Namun ada juga gangguan-gangguan yang sering terjadi pada generator, meliputi gangguan pada :
• Stator
• Rotor (Sistem Penguat)
• Mesin Penggerak
• Back up instalasi di luar Generator
Pengaman terhadap gangguan luar generator
Generator umumnya dihubungkan ke rel (busbar). Beban dipasok oleh saluran yang dihubungkan ke rel. Gangguan kebanyakan ada di saluran yang mengambil daya dari rel.
Instalasi penghubung generator dengan rel umumnya jarang mengalami gangguan. Karena rel dan saluran yang keluar dari rel sudah mempunyai proteksi sendiri,
maka proteksi generator terhadap gangguan luar cukup dengan relay arus lebih dengan time delay yang relatif lama dan dengan voltage restrain.
Voltage Restrain
• Arus Hubung Singkat Generator turun sebagai fungsi waktu.
• Hal ini disebabkan oleh membesarnya arus stator yang melemahkan medan magnit kutub (rotor) sehingga ggl dan tegangan jepit Generator turun.
• Untuk menjamin kerjanya Relay sehubungan dengan menurunnya arus hubung singkat Generator, diperlukan Voltage Restrain Coil.
• Mengingat karakteristik hubung singkat Generator yang demikian, pada Generator besar dipakai juga Relay Impedansi.
PENGAMAN TERHADAP GANGGUAN DALAM GENERATOR
a. Hubung singkat antar fasa
b. Hubung singkat fasa ke tanah
c. Suhu tinggi
d. Penguatan hilang
e. Arus urutan negatif
f. Hubung singkat dalam sirkit rotor
g. Out of Step
h. Over flux
Hubung singkat antar fasa
• Untuk proteksi dipergunakan relay differensial.
• Kalau relay ini bekerja maka selain mentripkan PMT generator, PMT medan penguat generator harus trip juga.
• Selain itu melalui relay bantu, mesin penggerak harus dihentikan.
Hubung Singkat Fasa – Tanah
a. Dipakai Relay Hubung Tanah terbatas.
b. Relay ini memerintahkan
- PMT Generator Trip
- PMT Medan Penguat Mesin Penggerak berhenti (melalui Relay Bantu)
c. Pada Generator yang memakai Trafo Blok Y- , sehingga arus urutan nol dari gangguan hubung tanah di luar Generator tidak masuk, bisa dipakai pula :
- Relay Tegangan yang mengukur pergeseran tegangan titik Netral terhadap tanah.
- Relay Arus yang mengukur arus titik Netral ke tanah lewat tahanan atau kumparan.
Penguatan Hilang
• Penguatan hilang atau penguatan melemah (under exitation) bisa menimbulkan pemanasan yang berlebihan pada kepala kumparan stator
• Penguatan hilang menyebabkan gaya mekanik pada kumparan arus searah rotor hilang, terjadi out of step, menjadi Generator Asinkron, timbul arus pusar berlebihan di rotor, selanjutnya rotor mengalami pemanasan berlebihan.
• Relay penguatan hilang akan mentripkan PMT Generator
Penggunaan Relay Mho
• Dalam keadaan eksitasi rendah / hilang, Generator akan mengambil daya Reaktif dari sistem.
• Oleh karenanya dipakai Relay Mho yang bekerja pada kwadran 3 dan 4 dari Kurva Kemampuan Generator.
• Perlu perhatian pada Beban Kapasitif, misalnya Saluran Kosong, Daya Reaktif akan masuk ke Generator dan menyebabkan Relay ini bekerja.
Hubung Singkat dalam Sirkit Rotor
Hubung singkat dalam sirkit rotor bisa menyebabkan penguatan hilang.
• Karena hubung singkat dalam sirkit rotor ini, bisa timbul distorsi medan magnet dan selanjutnya timbul getaran berlebihan.
• Cara mendeteksi gangguan sirkit rotor : Potentio Meter, AC Injection, DC Injection.
Relay Negatif Sequence
• Gangguan yang menimbulkan ketidak-simetrisan Tegangan maupun arus, menimbulkan Negatif Sequence Current, tetapi tidak dapat dideteksi oleh Relay-relay yang telah disebutkan sebelumnya, maka sebelum Negatif Sequence Current terjadi diharapkan dapat dideteksi oleh Relay ini.
• Gangguan-gangguan tersebut di atas misalnya adalah :
– Hubung Singkat antar lilitan satu fasa.
– Hubung Tanah di dekat titik Netral.
– Ada sambungan salah satu fasa yang kendor.
• Negative Sequence Current bisa menimbulkan pemanasan berlebihan pada rotor.
Gangguan Internal Generator Yang Sulit Dideteksi
1. Hubung singkat antar lilitan satu fasa, tidak terdeteksi oleh relay diferensial.
2. Hubung tanah di dekat titik Netral, tidak terdeteksi oleh relay hubung tanah terbatas.
3. Lilitan putus atau sambungan kendor, tidak terlihat oleh relay diferensial.
4. Diharapkan relay suhu dan relay Negatif Sequence bisa ikut mendeteksi dua gangguan ini.
Untuk Exciter berupa generator arus bolak balik yang memakai diode berputar, deteksi gangguan rotor hanya bisa lewat :
a. Arus medan Pilot Exciter yang melewati sikat, bisa ditap untuk diamati. Arus ini akan membesar kalau ada gangguan kumparan rotor.
b. Gangguan Kumparan rotor menimbulkan vibrasi yang bisa dideteksi oleh detektor vibrasi.
Gangguan dalam mesin penggerak
Gangguan-gangguan yang demikian adalah :
• Tekanan minyak pelumas terlalu rendah
• Suhu air pendingin atau suhu bantalan terlalu tinggi
• Daya balik,
Adakalanya gangguan dalam mesin penggerak generator memerlukan tripnya PMT Generator.
Suhu Tinggi
• Suhu tinggi bisa terjadi pada bantalan generator atau pada kumparan stator.
• Hal ini masing-masing di deteksi oleh relay suhu yang mula-mula membunyikan alarm kemudian mentripkan PMT generator dan memberhentikan mesin penggerak apabila yang bekerja adalah relay suhu bantalan.
Penyebab Suhu Tinggi
A. Lilitan Stator, penyebabnya:
1. Beban Lebih
2. Beban tidak simetris, arus urutan negatif
3. Hubung singkat yang tidak terdeteksi
4. Penguatan Hilang / Lemah
5. Ventilasi kurang baik, hidrogin bocor
6. Kotoran / debu melekat pada lilitan
B. Kumparan Rotor, penyebabnya:
1. Beban stator tidak seimbang, arus urutan negatif
2. Hubung singkat yang tidak terdeteksi
3. Out of step
4. Ventilasi kurang baik, hidrogin bocor
5. Kotoran / debu melekat pada lilitan
C. Bantalan Generator, penyebabnya:
1. Pelumasan kurang lancar, tekanannya kurang tinggi
2. Kerusakan pada bagian yang bergeseran
Tekanan minyak terlalu rendah
• Tekanan minyak pelumas yang terlalu rendah bisa merusak bantalan, oleh karenanya jika hal ini terjadi Mesin Penggerak perlu segera dihentikan melalui proses alarm terlebih dahulu apabila tekanan ini turun secara bertahap
• Berhentinya Mesin Penggerak harus bersamaan dengan tripnya PMT Generator
Suhu Air Pendingin atau Suhu Bantalan terlalu tinggi
• Sama seperti tekanan terlalu rendah
Daya Balik
Daya balik dimana generator menjadi motor dapat menimbulkan kerusakan karena pemanasan berlebihan pada sudu-sudu tekanan rendah Turbin uap. Pada Turbin air dapat meningkatkan kavitasi. Oleh karenanya diperlukan relay daya balik pada generator yang digerakkan oleh turbin uap atau turbin air dengan melalui Alarm terlebih dahulu. Untuk Turbin Gas masalahnya sama dengan untuk Turbin Uap.
Putaran Lebih
• Apabila PMT generator trip, maka akan terjadi putaran lebih yang membahayakan generator dan mesin penggeraknya.
• Untuk ini diperlukan relay putaran lebih yang memberhentikan mesin penggerak.
Tegangan Lebih
• Apabila PMT generator trip, maka bisa terjadi tegangan lebih.
• Untuk ini diperlukan relay tegangan lebih.
Tekanan dan Kebocoran Hidrogen
Untuk generator yang didinginkan dengan gas Hidrogen, harus ada relay yang mendeteksi tekanan rendah dan kebocoran Hidrogen untuk memberhentikan mesin penggerak generator dan memutus arus medan
Relay Over Fluks
Relay ini mengukur besaran volt per Hertz. Tegangan imbas volt dalam suatu kumparan adalah sebanding dengan kerapatan fluks dan frekwensi. Over fluks bisa terjadi pada Tegangan normal tetapi frekwensi rendah. Hal semacam ini
bisa terjadi pada saat menstart generator dimana frekwensi masih rendah, karena putaran Generator masih rendah, tetapi sudah ada arus penguat dari exciter. Kerapatan fluks yang tinggi ini akan menimbulkan arus pusar yang tinggi sehingga timbul pemanasan berlebihan dalam inti generator dan dalam inti trafo penaik tegangan. Begitu pula dengan rugi histerisis yang menjadi makin tinggi
apabila kerapatan fluks magnetik tinggi, hal ini ikut menambah pemanasan inti stator.
Read More......
Nokia X2
Diposting oleh
ELEKTRO BLOG
|
Nokia kembali memberikan kejutan, setelah sebelumnya meluncurkan Nokia N8 pada beberapa hari yang lalu. Kini Nokia kembali meluncurkan ponsel music terbarunya yakni Nokia X2.
Nokia X2 adalah ponsel music berplatform S40 yang dilengkapi dengan stereo speaker dan radio FM dengan RDS dan antenna internal. Selain itu Nokia X2 dilengkapi juga dengan layar QVGA 2.2 inci, kamera 5 megapiksel dengan fixed focus, Bluetooth, 3.5mm audio jack dan slot microSD hot-swap.
Nokia X2 yang memiliki tebal 13mm dengan berat hanya 81 gram ini akan tersedia pada akhir bulan Juni 2010 ini di Eropa dan menyusul di negara lainnya dengan banderol harga sekitar 85 Euro atau sekitar Rp. 1,1 Jutaan . Nokia X2 akan tersedia dalam dua varian warna yakni Blue on Silver dan Red on Black
Read More......
Kualitas Daya Listrik (Power Quality)
Diposting oleh
ELEKTRO BLOG
|
Selasa, 27 April 2010
1. Pengantar
Kejadian padamnya suplai tegangan listrik secara tiba-tiba akan membawa akibat yang berbeda untuk setiap konsumen. Ini sangat tergantung pada:
• Kapan listriknya padam.
• Siapa yang mengalami pemadaman.
• Dimana terjadinya pemadaman.
• Berapa lama terjadinya pemadaman listrik.
Bebera contoh berikut akan dapat memperjelas dampak kejadian pemadaman listrik sesaat tersebut.
1. Padamnya lampu listrik walaupun hanya 10 detik, jika terjadi di ruang operasi rumah sakit tentu akan berbeda akibatnya dibandingkan dengan di ruang makan. Padamnya lampu di ruang operasi dapat menyebabkan akibat yang fatal bagi pasien jika dokter salah potong bagian yang dioperasi, sedangkan di ruang makan akibat yang paling fatal hanya salah gigit cabe.
2. Jika terjadi listrik padam selama 10 menit di sebuah kantor, akibat paling fatal mungkin karyawannya hanya akan mengomel karena ruangan menjadi panas karena AC mati. Jika listrik padam 2 menit saja di ruang UGD atau ruang ICU maka bukan hanya Acnya saja yang mati tetapi pasiennya bisa juga ikut mati.
3. Hasil penelitian di Amerika menunjukkan bahwa terjadi kerugian 45,7 milyar dolar pertahun ($45.7 billion per year ) pada industri dan bisnis digital akibat power interruption.
4. Kerugian di berbagai sector bisnis diperkirakan ($104 billion to $164 billion) pertahun akibat adanya interrupti dan diperkirakan kerugian ($15 billion to $24) akibat masalah power quality yang lain.
2. Pengertian Kualitas Daya Listrik (POWER QUALITY)
Masalah Power quality adalah persoalan perubahan bentuk tegangan, arus atau frekuensi yang bisa menyebabkan kegagalan atau misoperation peralatan, baik peralatan milik PLN maupun milik konsumen; artinya masalah Power Quality bisa merugikan pelanggan maupun PLN.
Suatu Sistem tenaga listrik dituntut dapat memenuhi syarat dasar kebutuhan layanan (service requirement) kepada konsumennya yaitu :
1. Dapat memenuhi beban puncak
2. Memiliki deviasi tegangan dan frekuensi yang minimum.
3. Menjamin urutan phase yang benar.
4. Menjamin distorsi gelombang tegangan dan harmonik yang minimum dan bebas dari surja tegangan.
5. Menjamin suplai sistem tegangan dalam keadaan setimbang.
6. Memberikan suplai daya dengan keandalan tinggi dengan prosentase waktu layanan yang tinggi dimana sistem dapat melayani beban secara efektif.
Enam hal diatas dijadikan tolok ukur, apakah layanan yang diterima oleh konsumen sudah baik atau belum.
Masalah Power Quality menjadi penting karena :
a. Saat ini kualitas peralatan yang dimiliki konsumen lebih sensitif.
b. Pada sistem utilitas telah terjadi meningkatnya level Harmonik.
c. Konsumen belum memiliki dan mendapat informasi yang cukup menyangkut masalah power quality.
d. Kegagalan satu komponen pada sistem distribusi dan instalasi bisa membawa konsekuensi tertentu.
Kualitas tegangan listrik yang dituntut oleh masing masing peralatan berbeda antara satu peralatan dengan yang lain. Persoalan Power Quality yang terjadi meliputi kejadian-kejadian (SWELL & SAG) seperti digambarkan pada gambar dibawah ini.
Permasalahan Power Quality meliputi permasalahan-permasalahan seperti berikut ini:
1. Transient
2. Short-duration variation
3. Long-duration variation
4. Voltage Unbalance
5. Waveform distortion
6. Voltage Fluctuation
7. Power Frequency variation
1.2. Kualitas Tegangan Listrik Dan Pengaruhnya Terhadap Komponen Dan Peralatan Listrik
Kualitas tegangan listrik yang diterima konsumen memerlukan lebih banyak aspek yang harus ditinjau. Kualitas tegangan listrik menyangkut parameter listrik dalam keadaan ajek ( steady state ) dan parameter dalam keadaan peralihan (transient).
1.2.1 Parameter Keadaan Ajek (steady- state)
Parameter yang dipakai untuk menilai mutu listrik keadaan ajek adalah :
- Variasi tegangan
- Variasi frekwensi
- Ketidak seimbangan
- Harmonik
Dalam sistem penyediaan tenaga listrik, secara umum tegangan listrik dititik suplai diijinkan bervariasi (+5%) dan (–10%) sesuai standar PLN sedangkan dalam ANSI C 84.1 diijinkan (–10%) dan (+ 4 %) dalam kondisi normal sedangkan kondisi tertentu ( darurat ) diijinkan (-13 % ) dan (+ 6 %).
Variasi frekwensi disini tidak diatur dalam bentuk standar tetapi lebih banyak diatur dalam bentuk petunjuk operasi. Untuk sistem tenaga listrik Jawa- Bali-Madura diusahakan variasi frekwensinya
Ketidak seimbangan dalam sistem tiga fasa diukur dari komponen tegangan atau arus urutan negatip ( berdasarkan teori komponen simetris ). Pada sistem PLN komponen tegangan urutan negatip dibatasi maksimum 2 % dari komponen urutan positip.
Harmonik tegangan atau arus diukur dari besarnya masing-masing komponen harmonik terhadap komponen dasarnya dinyatakan dalam besaran prosennya. Parameter yang dipakai untuk menilai cacat harmonik tersebut dipakai cacat harmonik total (total harmonic distortion- THD). Untuk sistem tegangan nominal 20 KV dan dibawahnya, termasuk tegangan rendah 220 Volt, THD maksimum 5 %, untuk sistem 66 KV keatas THD maksimum 3%.
Untuk menghitung THD biasanya cukup dihitung sampai harmonisa ke 19 saja.
1.2.2 Parameter Keadaan Peralihan (Transient)
Parameter keadaan peralihan diukur berdasarkan lamanya gangguan yang terjadi
( duration of disturbance ),digolongkan menjadi 3 kelompok, yaitu :
a. Tegangan lebih peralihan yang tajam dan bergetar : Tegangan paku (spike) positip atau negatip 0,5 – 200 mikrodetik dan bergetar sampai sekitar 16,7 milidetik dengan frekwensi 0,2 – 5 KHz atau lebih. Gangguan ini misalnya surge , spike, notch.
b. Tegangan lebih diatas 110 % nominal dan tegangan rendah kurang 80% , berlangsung dalam waktu 80 milidetik ( 4 cycle ) sampai 1 detik. Gangguan ini misalnya sag, dips, depression, interuption, flicker, fluctuation.
c. Tegangan rendah dibawah 80 – 85 % nominal selama 2 detik. Gangguan seperti ini disebut outage, blackout, interuption.
1.3. Transient
Transient merupakan perubahan variabel (tegangan, arus) yang berlangsung saat peralihan dari satu kondisi stabil ke kondisi yang lain. Penyebab terjadinya transient antara lain :
a. Load switching (penyambungan dan pemutusan beban)
b. Capacitance switching
c. Transformer inrush current
d. Recovery voltage
1.4. Variasi tegangan durasi pendek ( Short duration voltage variation)
Variasi yang terjadi meliputi 3 macam :
a. Interruption, ( V< 0,1 pu )
b. Sag ( Dip), ( V= 0,1 s/d 0,9 pu )
c. Swell, ( V=1,1 s/d [1,8;1,4;1,2] pu )
Berdasarkan lamanya kejadian dibagi :
a. Instantaneus, (0,01 second s/d 0,6 second)
b. Momentary, (0,6 second s/d 3 second)
c. Temporary, (3 second s/d 1 min)
Penyebab terjadinya variasi ini adalah :
a. Gangguan ( fault )
b. Starting beban besar
c. Intermittent losse connections pada kabel daya.
1.5. Long duration deviation
Variasi ini meliputi:
a. Interruption, sustained, ( > 1 min; 0,0 pu )
b. Under voltage ( > 1 min; 0,8 s/d 0,9 pu )
c. Over voltage ( > 1 min; 1,1 s/d 1,2 pu )
1.6. Ketidakseimbangan tegangan ( Voltage unbalace )
Ketidakseimbangan tegangan ini merupakan deviasi maksimum dari rata-rata tegangan atau arus tiga fase, dinyatakan dalam prosen. Besarnya deviasi adalah 0,5 s/d 2%.
1.7. Distorsi gelombang (Wave form distorsion)
Distorsi ini umumnya disebabkan oleh perilaku beban elektronika daya. Hal yang perlu diperhatikan adalah cacat harmonik karena berdampak negatip terhadap sumber tegangan (PLN) maupun beban (konsumen).
1.8. Fluktuasi tegangan ( Voltage fluctuation)
Fluktuasi tegangan ( Voltage Fluctuation) adalah perubahan tegangan secara random 0,9 s/d 1,1 pu. Dampak dari fluktuasi ini adalah terjadinya flicker pada lampu. Ini umumnya terjadi karena pembusuran listrik.
1.9. Deviasi Frekuensi daya ( Power frekuensi )
Deviasi frekuensi daya ( Power frekuensi ) merupakan deviasi dari frekuensi dasarnya. Untuk sistem Jawa-Bali deviasi yang diijinkan adalah 0,5Hz sedangkan daerah lain 1,5 Hz.
1.10. Harmonik
Harmonik adalah gangguan (distorsi) bentuk gelombang tegangan atau bentuk gelombang arus sehingga bentuk gelombangnya bukan sinusoida murni lagi. Distorsi ini umumnya disebabkan oleh adanya beban non-linier. Pada dasarnya, harmonik adalah gejala pembentukan gelombang-gelombang dengan frekuensi berbeda yang merupakan perkalian bilangan bulat dengan frekuensi dasarnya.
Beberapa Masalah Kualitas Daya Listrik, Dampak dan Penanggulangannya.
Read More......
Kejadian padamnya suplai tegangan listrik secara tiba-tiba akan membawa akibat yang berbeda untuk setiap konsumen. Ini sangat tergantung pada:
• Kapan listriknya padam.
• Siapa yang mengalami pemadaman.
• Dimana terjadinya pemadaman.
• Berapa lama terjadinya pemadaman listrik.
Bebera contoh berikut akan dapat memperjelas dampak kejadian pemadaman listrik sesaat tersebut.
1. Padamnya lampu listrik walaupun hanya 10 detik, jika terjadi di ruang operasi rumah sakit tentu akan berbeda akibatnya dibandingkan dengan di ruang makan. Padamnya lampu di ruang operasi dapat menyebabkan akibat yang fatal bagi pasien jika dokter salah potong bagian yang dioperasi, sedangkan di ruang makan akibat yang paling fatal hanya salah gigit cabe.
2. Jika terjadi listrik padam selama 10 menit di sebuah kantor, akibat paling fatal mungkin karyawannya hanya akan mengomel karena ruangan menjadi panas karena AC mati. Jika listrik padam 2 menit saja di ruang UGD atau ruang ICU maka bukan hanya Acnya saja yang mati tetapi pasiennya bisa juga ikut mati.
3. Hasil penelitian di Amerika menunjukkan bahwa terjadi kerugian 45,7 milyar dolar pertahun ($45.7 billion per year ) pada industri dan bisnis digital akibat power interruption.
4. Kerugian di berbagai sector bisnis diperkirakan ($104 billion to $164 billion) pertahun akibat adanya interrupti dan diperkirakan kerugian ($15 billion to $24) akibat masalah power quality yang lain.
2. Pengertian Kualitas Daya Listrik (POWER QUALITY)
Masalah Power quality adalah persoalan perubahan bentuk tegangan, arus atau frekuensi yang bisa menyebabkan kegagalan atau misoperation peralatan, baik peralatan milik PLN maupun milik konsumen; artinya masalah Power Quality bisa merugikan pelanggan maupun PLN.
Suatu Sistem tenaga listrik dituntut dapat memenuhi syarat dasar kebutuhan layanan (service requirement) kepada konsumennya yaitu :
1. Dapat memenuhi beban puncak
2. Memiliki deviasi tegangan dan frekuensi yang minimum.
3. Menjamin urutan phase yang benar.
4. Menjamin distorsi gelombang tegangan dan harmonik yang minimum dan bebas dari surja tegangan.
5. Menjamin suplai sistem tegangan dalam keadaan setimbang.
6. Memberikan suplai daya dengan keandalan tinggi dengan prosentase waktu layanan yang tinggi dimana sistem dapat melayani beban secara efektif.
Enam hal diatas dijadikan tolok ukur, apakah layanan yang diterima oleh konsumen sudah baik atau belum.
Masalah Power Quality menjadi penting karena :
a. Saat ini kualitas peralatan yang dimiliki konsumen lebih sensitif.
b. Pada sistem utilitas telah terjadi meningkatnya level Harmonik.
c. Konsumen belum memiliki dan mendapat informasi yang cukup menyangkut masalah power quality.
d. Kegagalan satu komponen pada sistem distribusi dan instalasi bisa membawa konsekuensi tertentu.
Kualitas tegangan listrik yang dituntut oleh masing masing peralatan berbeda antara satu peralatan dengan yang lain. Persoalan Power Quality yang terjadi meliputi kejadian-kejadian (SWELL & SAG) seperti digambarkan pada gambar dibawah ini.
Permasalahan Power Quality meliputi permasalahan-permasalahan seperti berikut ini:
1. Transient
2. Short-duration variation
3. Long-duration variation
4. Voltage Unbalance
5. Waveform distortion
6. Voltage Fluctuation
7. Power Frequency variation
1.2. Kualitas Tegangan Listrik Dan Pengaruhnya Terhadap Komponen Dan Peralatan Listrik
Kualitas tegangan listrik yang diterima konsumen memerlukan lebih banyak aspek yang harus ditinjau. Kualitas tegangan listrik menyangkut parameter listrik dalam keadaan ajek ( steady state ) dan parameter dalam keadaan peralihan (transient).
1.2.1 Parameter Keadaan Ajek (steady- state)
Parameter yang dipakai untuk menilai mutu listrik keadaan ajek adalah :
- Variasi tegangan
- Variasi frekwensi
- Ketidak seimbangan
- Harmonik
Dalam sistem penyediaan tenaga listrik, secara umum tegangan listrik dititik suplai diijinkan bervariasi (+5%) dan (–10%) sesuai standar PLN sedangkan dalam ANSI C 84.1 diijinkan (–10%) dan (+ 4 %) dalam kondisi normal sedangkan kondisi tertentu ( darurat ) diijinkan (-13 % ) dan (+ 6 %).
Variasi frekwensi disini tidak diatur dalam bentuk standar tetapi lebih banyak diatur dalam bentuk petunjuk operasi. Untuk sistem tenaga listrik Jawa- Bali-Madura diusahakan variasi frekwensinya
Ketidak seimbangan dalam sistem tiga fasa diukur dari komponen tegangan atau arus urutan negatip ( berdasarkan teori komponen simetris ). Pada sistem PLN komponen tegangan urutan negatip dibatasi maksimum 2 % dari komponen urutan positip.
Harmonik tegangan atau arus diukur dari besarnya masing-masing komponen harmonik terhadap komponen dasarnya dinyatakan dalam besaran prosennya. Parameter yang dipakai untuk menilai cacat harmonik tersebut dipakai cacat harmonik total (total harmonic distortion- THD). Untuk sistem tegangan nominal 20 KV dan dibawahnya, termasuk tegangan rendah 220 Volt, THD maksimum 5 %, untuk sistem 66 KV keatas THD maksimum 3%.
Untuk menghitung THD biasanya cukup dihitung sampai harmonisa ke 19 saja.
1.2.2 Parameter Keadaan Peralihan (Transient)
Parameter keadaan peralihan diukur berdasarkan lamanya gangguan yang terjadi
( duration of disturbance ),digolongkan menjadi 3 kelompok, yaitu :
a. Tegangan lebih peralihan yang tajam dan bergetar : Tegangan paku (spike) positip atau negatip 0,5 – 200 mikrodetik dan bergetar sampai sekitar 16,7 milidetik dengan frekwensi 0,2 – 5 KHz atau lebih. Gangguan ini misalnya surge , spike, notch.
b. Tegangan lebih diatas 110 % nominal dan tegangan rendah kurang 80% , berlangsung dalam waktu 80 milidetik ( 4 cycle ) sampai 1 detik. Gangguan ini misalnya sag, dips, depression, interuption, flicker, fluctuation.
c. Tegangan rendah dibawah 80 – 85 % nominal selama 2 detik. Gangguan seperti ini disebut outage, blackout, interuption.
1.3. Transient
Transient merupakan perubahan variabel (tegangan, arus) yang berlangsung saat peralihan dari satu kondisi stabil ke kondisi yang lain. Penyebab terjadinya transient antara lain :
a. Load switching (penyambungan dan pemutusan beban)
b. Capacitance switching
c. Transformer inrush current
d. Recovery voltage
1.4. Variasi tegangan durasi pendek ( Short duration voltage variation)
Variasi yang terjadi meliputi 3 macam :
a. Interruption, ( V< 0,1 pu )
b. Sag ( Dip), ( V= 0,1 s/d 0,9 pu )
c. Swell, ( V=1,1 s/d [1,8;1,4;1,2] pu )
Berdasarkan lamanya kejadian dibagi :
a. Instantaneus, (0,01 second s/d 0,6 second)
b. Momentary, (0,6 second s/d 3 second)
c. Temporary, (3 second s/d 1 min)
Penyebab terjadinya variasi ini adalah :
a. Gangguan ( fault )
b. Starting beban besar
c. Intermittent losse connections pada kabel daya.
1.5. Long duration deviation
Variasi ini meliputi:
a. Interruption, sustained, ( > 1 min; 0,0 pu )
b. Under voltage ( > 1 min; 0,8 s/d 0,9 pu )
c. Over voltage ( > 1 min; 1,1 s/d 1,2 pu )
1.6. Ketidakseimbangan tegangan ( Voltage unbalace )
Ketidakseimbangan tegangan ini merupakan deviasi maksimum dari rata-rata tegangan atau arus tiga fase, dinyatakan dalam prosen. Besarnya deviasi adalah 0,5 s/d 2%.
1.7. Distorsi gelombang (Wave form distorsion)
Distorsi ini umumnya disebabkan oleh perilaku beban elektronika daya. Hal yang perlu diperhatikan adalah cacat harmonik karena berdampak negatip terhadap sumber tegangan (PLN) maupun beban (konsumen).
1.8. Fluktuasi tegangan ( Voltage fluctuation)
Fluktuasi tegangan ( Voltage Fluctuation) adalah perubahan tegangan secara random 0,9 s/d 1,1 pu. Dampak dari fluktuasi ini adalah terjadinya flicker pada lampu. Ini umumnya terjadi karena pembusuran listrik.
1.9. Deviasi Frekuensi daya ( Power frekuensi )
Deviasi frekuensi daya ( Power frekuensi ) merupakan deviasi dari frekuensi dasarnya. Untuk sistem Jawa-Bali deviasi yang diijinkan adalah 0,5Hz sedangkan daerah lain 1,5 Hz.
1.10. Harmonik
Harmonik adalah gangguan (distorsi) bentuk gelombang tegangan atau bentuk gelombang arus sehingga bentuk gelombangnya bukan sinusoida murni lagi. Distorsi ini umumnya disebabkan oleh adanya beban non-linier. Pada dasarnya, harmonik adalah gejala pembentukan gelombang-gelombang dengan frekuensi berbeda yang merupakan perkalian bilangan bulat dengan frekuensi dasarnya.
Beberapa Masalah Kualitas Daya Listrik, Dampak dan Penanggulangannya.
Read More......
Busur Api Pada CB (Circuit Breaker)
Diposting oleh
ELEKTRO BLOG
|
Pada waktu pemutusan atau penghubungan suatu rangkaian sistem tenaga listrik maka pada PMT (circuit breaker) akan terjadi busur api, hal tersebut terjadi karena pada saat kontak PMT dipisahkan , beda potensial diantara kontak akan menimbulkan medan elektrik diantara kontak tersebut, seperti ditunjukkan pada gambar dibawah.
Arus yang sebelumnya mengalir pada kontak akan memanaskan kontak dan menghasilkan emisi thermis pada permukaan kontak. Sedangkan medan elektrik menimbulkan emisi medan tinggi pada kontak katoda (K). Kedua emisi ini menghasilkan elektron bebas yang sangat banyak dan bergerak menuju kontak anoda (A). Elektron-elektron ini membentur molekul netral media isolasi dikawasan positif, benturan-benturan ini akan menimbulkan proses ionisasi. Dengan demikian, jumlah elektron bebas yang menuju anoda akan semakin bertambah dan muncul ion positif hasil ionisasi yang bergerak menuju katoda, perpindahan elektron bebas ke anoda menimbulkan arus dan memanaskan kontak anoda.
Ion positif yang tiba di kontak katoda akan menimbulkan dua efek yang berbeda. Jika kontak terbuat dari bahan yang titik leburnya tinggi, misalnya tungsten atau karbon, maka ion positif akan akan menimbulkan pemanasan di katoda. Akibatnya, emisi thermis semakin meningkat. Jika kontak terbuat dari bahan yang titik leburnya rendah, misal tembaga, ion positif akan menimbulkan emisi medan tinggi. Hasil emisi thermis ini dan emisi medan tinggi akan melanggengkan proses ionisasi, sehingga perpindahan muatan antar kontak terus berlangsung dan inilah yang disebut busur api.
Untuk memadamkan busur api tersebut perlu dilakukan usaha-usaha yang dapat menimbulkan proses deionisasi, antara lain dengan cara sebagai berikut:
1. Meniupkan udara ke sela kontak, sehingga partikel-partikel hasil ionisai dijauhkan dari sela kontak.
2. Menyemburkan minyak isolasi kebusur api untuk memberi peluang yang lebih besar bagi proses rekombinasi.
3. Memotong busur api dengan tabir isolasi atau tabir logam, sehingga memberi peluang yang lebih besar bagi proses rekombinasi.
4. Membuat medium pemisah kontak dari gas elektronegatif, sehingga elektron-elektron bebas tertangkap oleh molekul netral gas tersebut.
Jika pengurangan partikel bermuatan karena proses deionisasi lebih banyak daripada penambahan muatan karena proses ionisasi, maka busur api akan padam. Ketika busur api padam, di sela kontak akan tetap ada terpaan medan elektrik. Jika suatu saat terjadi terpaan medan elektrik yang lebih besar daripada kekuatan dielektrik media isolasi kontak, maka busur api akan terjadi lagi.
Read More......
Arus yang sebelumnya mengalir pada kontak akan memanaskan kontak dan menghasilkan emisi thermis pada permukaan kontak. Sedangkan medan elektrik menimbulkan emisi medan tinggi pada kontak katoda (K). Kedua emisi ini menghasilkan elektron bebas yang sangat banyak dan bergerak menuju kontak anoda (A). Elektron-elektron ini membentur molekul netral media isolasi dikawasan positif, benturan-benturan ini akan menimbulkan proses ionisasi. Dengan demikian, jumlah elektron bebas yang menuju anoda akan semakin bertambah dan muncul ion positif hasil ionisasi yang bergerak menuju katoda, perpindahan elektron bebas ke anoda menimbulkan arus dan memanaskan kontak anoda.
Ion positif yang tiba di kontak katoda akan menimbulkan dua efek yang berbeda. Jika kontak terbuat dari bahan yang titik leburnya tinggi, misalnya tungsten atau karbon, maka ion positif akan akan menimbulkan pemanasan di katoda. Akibatnya, emisi thermis semakin meningkat. Jika kontak terbuat dari bahan yang titik leburnya rendah, misal tembaga, ion positif akan menimbulkan emisi medan tinggi. Hasil emisi thermis ini dan emisi medan tinggi akan melanggengkan proses ionisasi, sehingga perpindahan muatan antar kontak terus berlangsung dan inilah yang disebut busur api.
Untuk memadamkan busur api tersebut perlu dilakukan usaha-usaha yang dapat menimbulkan proses deionisasi, antara lain dengan cara sebagai berikut:
1. Meniupkan udara ke sela kontak, sehingga partikel-partikel hasil ionisai dijauhkan dari sela kontak.
2. Menyemburkan minyak isolasi kebusur api untuk memberi peluang yang lebih besar bagi proses rekombinasi.
3. Memotong busur api dengan tabir isolasi atau tabir logam, sehingga memberi peluang yang lebih besar bagi proses rekombinasi.
4. Membuat medium pemisah kontak dari gas elektronegatif, sehingga elektron-elektron bebas tertangkap oleh molekul netral gas tersebut.
Jika pengurangan partikel bermuatan karena proses deionisasi lebih banyak daripada penambahan muatan karena proses ionisasi, maka busur api akan padam. Ketika busur api padam, di sela kontak akan tetap ada terpaan medan elektrik. Jika suatu saat terjadi terpaan medan elektrik yang lebih besar daripada kekuatan dielektrik media isolasi kontak, maka busur api akan terjadi lagi.
Read More......
Langganan:
Postingan (Atom)
